Swiss Turning

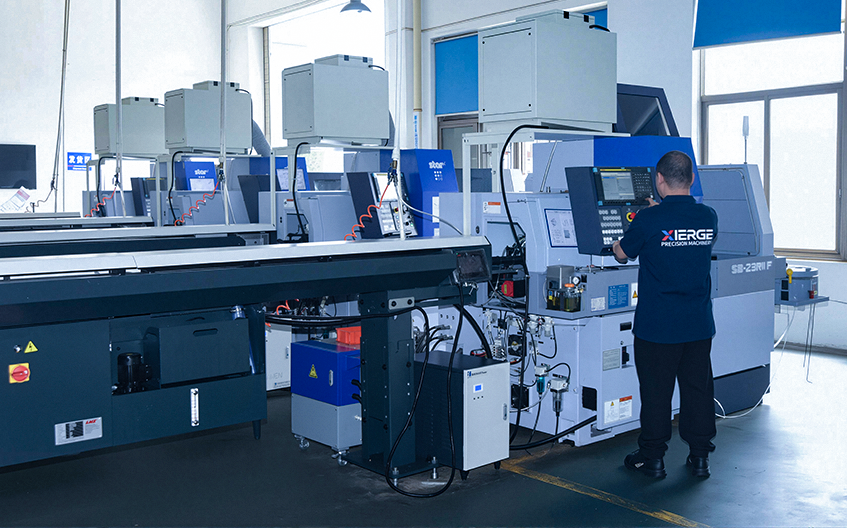

En dreiebenk av sveitsisk type, også kjent som en sveitsisk automatisk dreiebenk eller glidende dreiebenk, er en CNC-maskin designet for høyeffektiv bearbeiding med høy presisjon av små, slanke og komplekse deler av akseltypen. Du kan tenke på det som et miniatyr "produksjonsanlegg" som kan gjøre en metallstang direkte til en fullstendig ferdig presisjonskomponent, for eksempel en beinskrue, en koblingsstift eller et mikrogir for en drone.

Det mest karakteristiske trekk er at maskineringsprosessen er det motsatte av en konvensjonell dreiebenk. Under drift beveger stangen seg aksialt gjennom en styrebøssing - omtrent som blod som pumpes av et hjerte - mens skjæreverktøy utfører bearbeidingen. Dette er grunnen til at den ofte kalles en dreiebenk av "sveitsisk type" eller "glidende hodestokk".

Kjernefordeler: Viktige fordeler
  • 01

    Komplett maskinering i ett oppsett (Ferdig-i-ett)

    Dette er dens mest fremragende fordel. Én maskin, én klemmeoperasjon og alle komplekse prosesser (dreiing, fresing, boring, tapping osv.) er fullført. Dette eliminerer behovet for å overføre deler mellom forskjellige maskiner, noe som drastisk forbedrer produksjonseffektiviteten. Den fjerner også flere klemmefeil, og sikrer overlegen nøyaktighet og konsistens.


  • 02

    Eksepsjonell presisjon med "Skin-to-Skin"-støtte

    Dreiebenker av sveitsisk type har en styrebøssing som tett støtter stangen rett bak skjærepunktet. Denne "hud-til-hud"-støtten gir maksimal stivhet, minimerer nedbøyning og muliggjør stabil skjæring med høy presisjon. Den oppnår enkelt nøyaktighet på mikronnivå (0,001 mm) med utmerket rundhet og tette toleranser.

  • 03

    Automatisering for lavere kostnader og høyere ytelse

    Når den er sammenkoblet med en automatisk stangmater, kan maskinen kjøre uten tilsyn – selv i produksjonen som ikke er lys. En enkelt lang stang kan mates automatisk for å produsere hundrevis eller tusenvis av deler kontinuerlig. Sammenlignet med tradisjonelle dreiebenker for gjengverktøy, kan sveitsiske maskiner øke effektiviteten med over 25 % samtidig som de reduserer produksjonskostnadene med 20–30 %.

  • 04

    Komplekse geometrier uten døde hjørner

    Moderne dreiebenker av sveitsisk type er vanligvis utstyrt med doble spindler (hoved- og underspindel) og mange stasjoner for strømførende verktøy. Hoved- og underspindlene kan arbeide synkront, til og med bearbeide begge ender av en del samtidig. Enten det er utvendig dreiing, innvendig boring, sidefresing, kryssboring eller gjengeboring, kan alle operasjoner håndteres på én enkelt maskin – ideell for komplekse, ikke-sylindriske deler.

Utvalg og applikasjoner: Er det riktig for deg?

Hva er best for:

Typiske deler: Slanke skaft, presisjonskoblinger, medisinsk utstyr (f.eks. ortopediske implantater, kirurgiske instrumenter), 3C-elektronikk (f.eks. Type-C metallhus, telefonskruer), presisjonsventilkjerner for biler og drivverkkomponenter, presisjonsdeler for luftfart og mer.

Batchstørrelse: Høyvolumsproduksjon. Når den er programmert, gir den automatiserte prosessen betydelige kostnadsfordeler.

Viktige utvalgskriterier:

Maskineringsdiameter: Dette er den primære spesifikasjonen. De fleste dreiebenker av sveitsisk type håndtak med diameter på 20 mm, 32 mm eller 38 mm. Dine deldimensjoner må falle innenfor dette området.

Krav til råvarer: Fordi stangen må passere gjennom en presisjonsføringsbøssing og spindel, krever råmaterialet god rundhet og retthet. Ikke noe barlager kan brukes direkte.

Styregjennomføringsmodus: For å maksimere materialutnyttelsen og redusere restavfall, tilbyr mange moderne maskiner et alternativ uten føringsbøsning (uten føringsbøssing). Vurder dette basert på kostnadsprioriteringene dine.
