Sylindrisk slipemaskin
Enkelt sagt er arbeidsprinsippet til en sylindrisk kvern lik det å dreie ytre sirkler på en dreiebenk. Forskjellen er at en dreiebenk bruker et dreieverktøy for skjæring, mens en sylindrisk sliper bruker en høyhastighets roterende slipeskive for sliping, og gir langt høyere maskineringspresisjon enn vanlige dreiebenker.

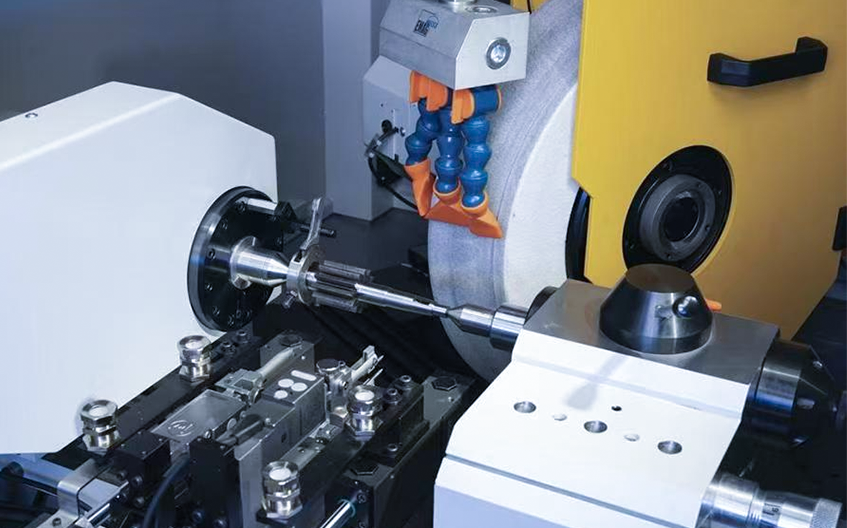

Arbeidsprinsipp

  • Toppen driver arbeidsstykket til å rotere med konstant hastighet.
  • Slipeskiven går med høy hastighet for å utføre mikrofinskjæring på arbeidsstykkets overflate.
  • Arbeidsbordet driver arbeidsstykket til å bevege seg frem og tilbake for å fullføre sliping av hele den ytre sirkelen.

Vanlig sylindrisk sliper: Arbeidsstykket støttes av sentre, arbeidsbordet går frem og tilbake, slipeskiven mater på tvers. Egnet for generelle akseldeler som motoraksler og giraksler.
Universal sylindrisk sliper: Utstyrt med en intern slipemekanisme, i stand til å bearbeide koniske arbeidsstykker. Brukes på aksler som krever integrert indre og ytre sirkelbearbeiding og koniske aksler.
CNC sylindrisk sliper: Kontrollert av et CNC-system, støtter flerakset kobling, automatisk hjuldressing og presisjonskompensasjon. Ideell for høypresisjon, spesialformede aksler og masseproduksjon av standard aksler.
Ansikts- og sylindrisk sliper: Sliper den ytre sirkelen og arbeidsstykkets endeflate samtidig. Brukes for trinnaksler, giraksler og andre deler som krever vertikalitet mellom endeflaten og den ytre sirkelen.
Kjernefordeler: Viktige fordeler
  • 01

    Ultra-høy maskineringspresisjon for høye presisjonskrav



    Sylindriske slipemaskiner er høypresisjonsbehandlingsutstyr for akseldeler, i stand til finbearbeiding på mikronnivå. Dens rundhet når 0,001 mm, dimensjonstoleranse kontrolleres innenfor ±0,002 mm, og overflateruhet kan oppnå speilnivå Ra 0,02μm. Den er ideell for maskinering av høypresisjonskomponenter som presisjonsspindler, blyskruer og romfartsdeler.
  • 02

    Sterk kompatibilitet for forskjellige arbeidsstykker

    Denne maskinen har et bredt behandlingsområde. Med forskjellige operasjonsmetoder og spesielle inventar kan den behandle trinnvise aksler, koniske deler, eksentriske aksler og arbeidsstykkets endeflater. Universale sylindriske slipemaskiner er også tilgjengelige for innvendig hullsliping, som enkelt oppfyller bearbeidingskravene til ulike spesialformede akselarbeidsstykker.
  • 03

    Stabil posisjoneringsdatum med overlegen konsentrisitet



    Ved å ta i bruk senterhullspissen sikrer den effektivt konsentrisiteten mellom arbeidsstykkets ytre sirkel og senterhullene. Det enhetlige posisjoneringsnulpunktet forblir uendret etter gjentatt oppspenning, noe som passer til multi-prosess kontinuerlig bearbeiding. Denne posisjonsfordelen kan ikke matches av senterløse kverner.
  • 04

    Intelligent CNC-oppgradering forbedrer prosesseringskapasiteten betydelig

    CNC sylindriske slipemaskiner er fullt funksjonelt oppgradert. De realiserer oppfølgingssliping av komplekse profiler som kamaksler og veivaksler, og støtter automatisk hjulsliping og slitasjekompensasjon. Arbeidsstykketyper kan byttes raskt ved å endre programmer, perfekt tilpasset fleksibel masseproduksjon.
Utvalg og applikasjoner: Er det riktig for deg?

Typiske maskinbearbeidede deler etter industri

Presisjonsmaskineri: Maskinverktøyspindler, kuleskruer, lineære føringer
Bilproduksjon: veivaksler, kamaksler, girkasseaksler, giraksler
Luftfart: Landingsutstyrskomponenter, motordrivaksler, høypresisjonsforinger
Formindustri: Formkjerner, ejektorpinner, styrepinner
Hydraulisk og pneumatisk: Stempelstenger, hydrauliske ventilspoler


Kjernepoeng for kvernvalg

1. Valg etter arbeidsstykkeform

Krav til arbeidsstykker med trinn, avsmalninger og endesliping: Velg sylindriske slipemaskiner
Enkle, vanlige aksler uten senterhull: Prioriter senterløse kverner for høyere effektivitet


2. Valg etter maskinpresisjon

Krav til høy presisjon: rundhet ＜ 0,002 mm, overflateruhet Ra ＜ 0,2 μm, bruk sylindriske presisjonsslipere
Generelle presisjonskrav: Vanlige sylindriske kverner er tilstrekkelig


3. Valg etter produksjonsbatch

Enkelt stykke, liten batch og diversifisert produksjon: Manuelle / CNC sylindriske kverner er anvendelige
Massestandardisert produksjon: Foretrekk senterløse kverner eller spesialsylindriske kverner

4. Valg etter slipefunksjon

Trenger både utvendig og innvendig sylindrisk sliping: Velg universal sylindrisk slipemaskin
Kun ekstern sylindrisk sliping kreves: Bruk vanlige sylindriske slipemaskiner
