Maskineringssenter

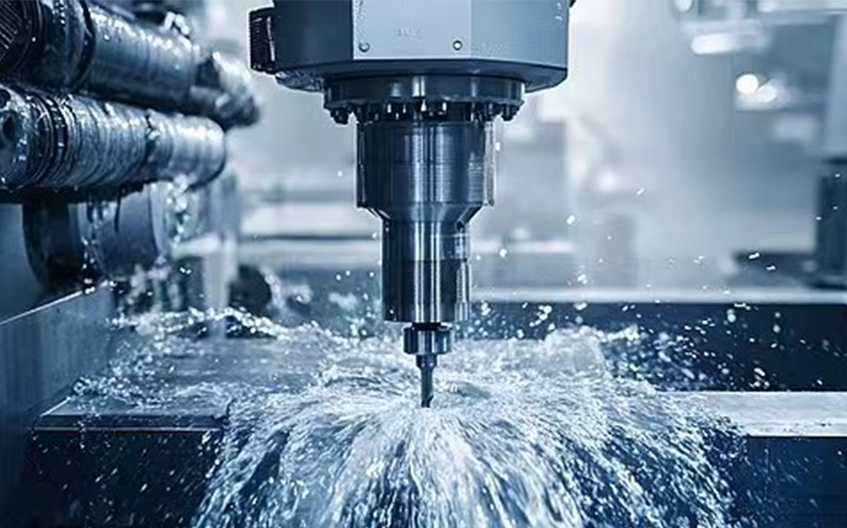

Et CNC-maskinsenter kan betraktes som en svært presis, høyautomatisert "universell produksjonsmaskin." I hovedsak er det et datastyrt maskinverktøy som starter med en rå blokk av metall eller plast og, gjennom automatisk endring av forskjellige skjæreverktøy - fresing, boring, boring og tapping - til slutt "skulpterer" den til en kompleks, presisjonsdel.

Hvis en dreiebenk av sveitsisk type er en "spesialist for å lage slanke, små akseldeler", så er et maskineringssenter en "generalist som er i stand til å lage deler av forskjellige komplekse former" som hus, støpeformer og platekomponenter.

Enkelt sagt er et CNC-maskinsenter i utgangspunktet en CNC-fresemaskin utstyrt med en automatisk verktøyveksler (ATC). Denne verktøyveksleren er nøkkelfunksjonen som skiller den fra vanlige fresemaskiner.

Grunnleggende arbeidsflyt:

En blokk av metall (eller plast) er festet på arbeidsbordet.

I henhold til programmerte instruksjoner henter spindelen automatisk det første verktøyet (f.eks. en planfres) fra ATC og utfører maskinering.

Etter at den første operasjonen er fullført, går spindelen automatisk tilbake til ATC, bytter ut det første verktøyet, henter det andre verktøyet (f.eks. en drill) og utfører boring.

Denne prosessen gjentas til alle operasjoner er fullført.

Basert på spindelorientering er maskineringssentre hovedsakelig klassifisert i tre typer:

Vertikalt maskineringssenter (VMC): Spindelen er vinkelrett på arbeidsbordet. Dette er den vanligste typen, ideell for behandling av plater, plater, former og deler med enkle geometrier.

Horisontalt maskineringssenter (HMC): Spindelen er parallell med arbeidsbordet. Tilbyr bedre stivhet og sponevakuering, noe som gjør den egnet for komplekse deler av bokstypen som motorblokker og girkassehus.

Gantry maskineringssenter: En stor maskin hvor broen (portalen) spenner over arbeidsbordet som en port. Brukes til å bearbeide svært store arbeidsstykker, som flykomponenter eller store biler.

Kjernefordeler: Viktige fordeler
  • 01

    Prosesskonsentrasjon: Ett oppsett fullfører alle operasjoner

    Dette er den viktigste fordelen med et maskineringssenter. Med en råblokk festet på plass, lar den automatiske verktøyveksleren automatisk utføre flere operasjoner — fresing, boring, tapping, boring, osv. Dette eliminerer feil forårsaket av overføring av deler mellom forskjellige maskiner og gjenklemming, noe som resulterer i ekstremt høy nøyaktighet og effektivitet.

  • 02

    Overlegen maskineringspresisjon og konsistens

    Som en CNC-maskin styres alle bevegelser til et maskineringssenter nøyaktig av høypresisjonskuleskruer og servomotorer. Posisjoneringsnøyaktighet og repeterbarhet er vanligvis på mikronnivå (0,001–0,005 mm). Automatisert programmering sikrer at hver del i en produksjonsbatch er praktisk talt identisk – produktkonsistensen er enestående.

  • 03

    Kraftig evne til kompleks overflatebearbeiding

    Dette er den unike styrken som skiller maskineringssentre fra konvensjonelle maskiner. Utover det grunnleggende 3-akse bearbeidingssenteret, er det mer avanserte 4-akse og 5-akse bearbeidingssentre. Ved å legge til rotasjonsakser, kan de bearbeide komplekse 3D-overflater – for eksempel impellere, propeller og formhulrom – i ett enkelt oppsett. Dette er rett og slett umulig med tradisjonelle maskinverktøy.

  • 04

    Høy automatisering og fleksibilitet


    Utstyrt med en automatisk verktøyskifter (ATC) og tilstrekkelig verktøymagasinkapasitet, kan et maskineringssenter operere uten tilsyn i lange perioder. Den er også svært fleksibel: ved ganske enkelt å endre maskineringsprogrammet og inventaret, kan det samme maskineringssenteret bytte fra å produsere «bildeler» til «medisinsk utstyr». Dette gjør den ideell for høymiks, lavvolumproduksjon.

Utvalg og applikasjoner: Er det riktig for deg?

Typiske deler:

Former: Injeksjonsformer av plast, støpeformer, etc. Dette er en kjerneapplikasjon for maskineringssentre.

Hus/boks-type deler: Motorblokker, girkasser, pumpehus osv. Horisontale bearbeidingssentre er det foretrukne valget her.

Deler av platetype / skivetype: Flenser, ventildeksler, robotarmkoblinger etc. Vertikale bearbeidingssentre utmerker seg med disse.

Komplekse strukturelle deler: Luftfartskonstruksjonskomponenter, impellere, smarttelefonhus (som ofte krever flerakset samtidig maskinering).

Batchkrav: Svært fleksibel. Maskineringssentre er egnet for både lavvolum, høyblandingsproduksjon av høyverdige deler og, når de er integrert med automatiserte laste-/lossesystemer, masseproduksjon med høyt volum.

Nøkkelvalgskriterier:

Maskineringsstørrelse: Dette er den primære spesifikasjonen. Du må velge en maskin med en bordstørrelse og X/Y/Z-aksevandring som passer til de totale dimensjonene (lengde, bredde, høyde) til delene dine.

Spindelhastighet og kraft: Velg høy effekt for kraftig grovarbeid; velg høy spindelhastighet for etterbehandling eller bearbeiding av myke materialer som aluminiumslegeringer.

Kapasitet for verktøymagasin: Jo mer kompleks prosessen er, desto flere typer verktøy trengs, og desto større kapasitet på verktøymagasinet kreves. Vanlige kapasiteter inkluderer 16, 24 eller 32 verktøy.

Antall samtidige akser: For enkle 2,5D deler er en 3-akset maskin tilstrekkelig. For komplekse buede overflater som krever flersidig bearbeiding i ett oppsett, er det nødvendig med en 4-akset eller 5-akset maskin.

CNC-kontrollsystem: Vanlige systemer inkluderer FANUC, Siemens, Mitsubishi, Heidenhain osv. Systemstabilitet påvirker brukeropplevelsen direkte.

Marked og verdi:
CNC maskineringssentre er "modermaskinene" til moderne produksjon og en avgjørende indikator på en nasjons industrielle kapasitet. Dagens marked inkluderer ledende internasjonale merker som DMG MORI og Mazak, samt svært modne kinesiske merker som Haitian, Guosheng og Neway. Kinesiske merker har blitt svært dyktige for standard maskineringsapplikasjoner og tilbyr fordeler som høye kostnads-ytelsesforhold og rask lokal servicerespons.
